Неподвижные опоры играют ключевую роль в надежной эксплуатации трубопроводных систем. Эти конструкции фиксируют трубопровод в определённом положении, предотвращая его перемещения и деформации. Они поглощают нагрузки, возникающие под воздействием внешних факторов, и обеспечивают долговечность трубопровода. Чтобы выбрать и установить опоры, необходимо учитывать множество технических факторов. Рассмотрим подробно все аспекты, связанные с неподвижными опорами трубопроводов.
Особенности и функции неподвижных опор
Поглощение нагрузок
Неподвижные опоры удерживают трубопровод от перемещений под действием вертикальных и горизонтальных нагрузок. К вертикальным нагрузкам относятся масса трубопровода, изоляции и транспортируемого по нему продукта. Горизонтальные нагрузки возникают из-за температурных деформаций, вибраций, пульсации от движения транспортируемых сред и скачков давления внутри труб. Эти опоры распределяют возникающие напряжения, передавая их в фундамент и далее в грунт.
Предотвращение деформаций
Фиксируя трубопровод в одном положении, неподвижные опоры предотвращают его смещения в любом направлении. Это особенно важно в условиях, где присутствуют сильные вибрации, например, рядом с автомобильными или железнодорожными магистралями. Такие опоры защищают трубопровод от деформаций, вызванных внешними воздействиями или резкими изменениями температуры.
Области применения
Неподвижные опоры применяются как в наземных, так и в подземных бесканальных коммуникациях. Они востребованы в различных отраслях, включая жилищно-коммунальное хозяйство, теплоэнергетику, атомную промышленность и нефтегазовую отрасль. Эти опоры позволяют эксплуатировать трубопроводные системы в сложных условиях, продлевая их срок службы.
Типы неподвижных опор трубопроводов

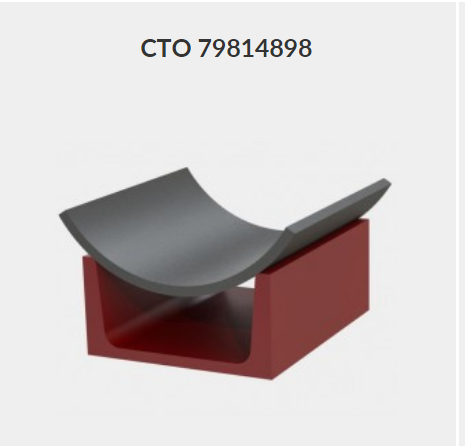

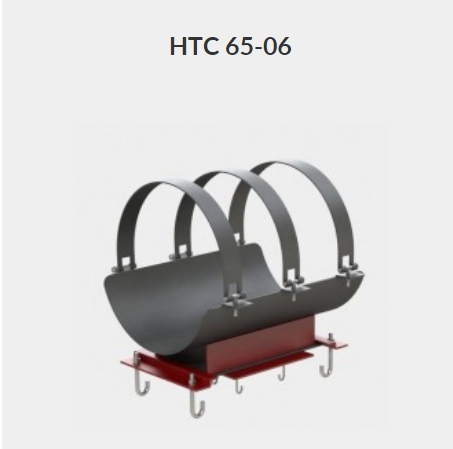

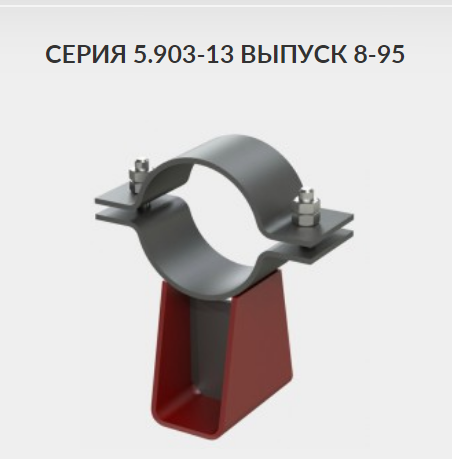

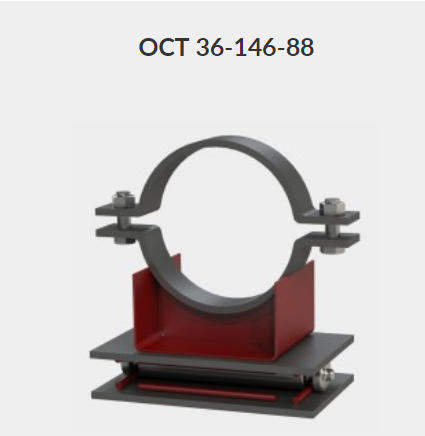

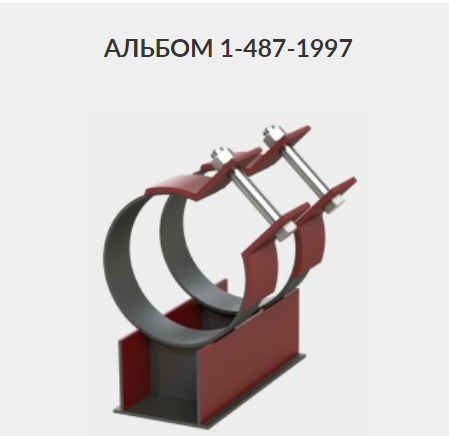

Хомутовые опоры
Хомутовые опоры – наиболее распространённый тип неподвижных опор. Они бывают одно- или двуххомутовыми. При монтаже один хомут приваривается к трубе, а другой — к несущей конструкции. Такая конструкция надёжно фиксирует трубопровод и позволяет распределить осевые нагрузки.

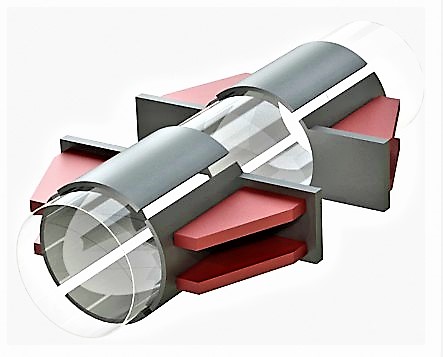

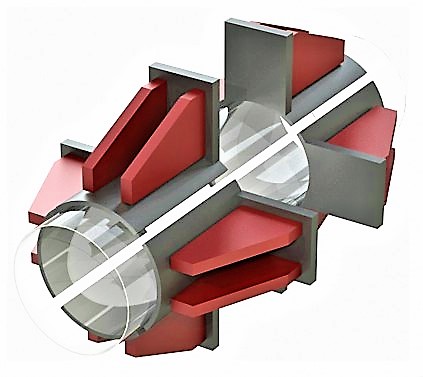

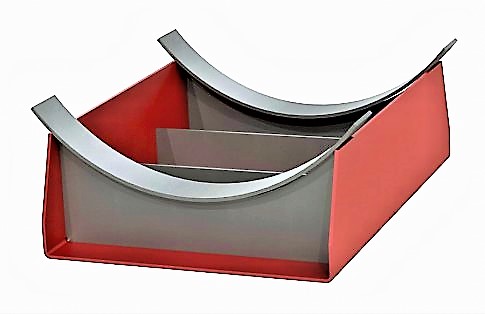

Приварные опоры с жесткой фиксацией
Этот тип опор используется для вертикальных и горизонтальных трубопроводов. Приварные опоры снабжены упорами, которые жестко фиксируют трубопровод, предотвращая его смещения. Такие опоры незаменимы при значительных осевых нагрузках, часто возникающих в тепловых сетях.

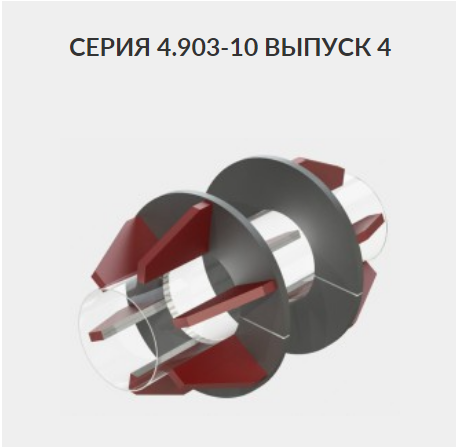

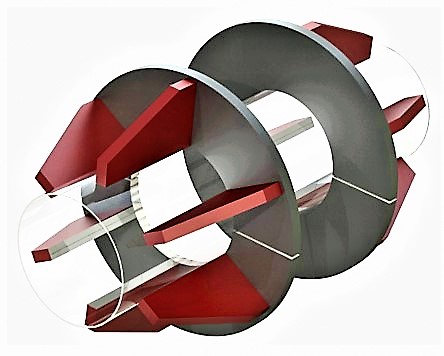

Щитовые опоры
Щитовые опоры бывают обычными и усиленными, что позволяет их использовать в зависимости от нагрузки на трубопровод. Для тяжелонагруженных участков применяются усиленные щитовые опоры, которые обеспечивают дополнительную прочность конструкции.

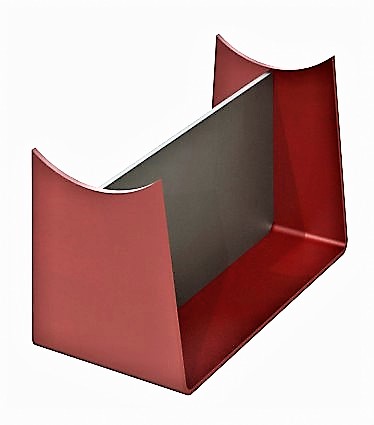

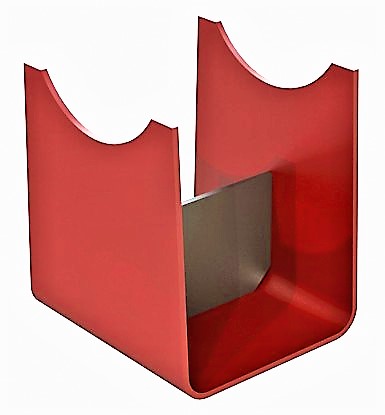

Лобовые опоры
Лобовые опоры, или щеки, также применяются для фиксации трубопроводов. Они удерживают трубопровод в нужном положении и предотвращают его смещения при температурных колебаниях или вибрациях.

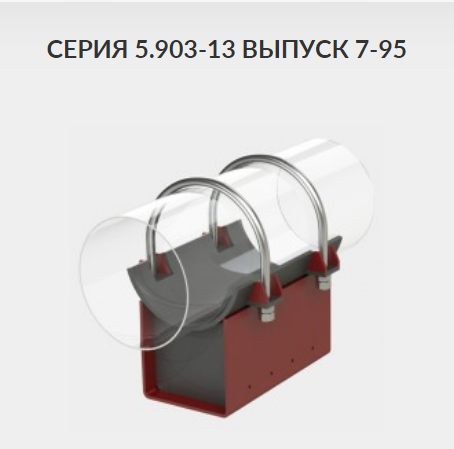

Скобообразные опоры с хомутами
Скобообразные опоры предназначены для трубопроводов с повышенными осевыми нагрузками. Их конструкция позволяет эффективно удерживать трубу при значительных колебаниях температуры и давления.
Материалы и изготовление неподвижных опор
Выбор материалов
Материалы, из которых изготавливаются неподвижные опоры, зависят от условий эксплуатации и характеристик трубопровода. Наиболее часто используется сталь благодаря её высокой прочности и долговечности. Для трубопроводов с особыми требованиями, например, в агрессивных средах или при высоких температурах, может использоваться свинец. Важно, чтобы материал опоры соответствовал материалу трубопровода, чтобы избежать разности в термических характеристиках, что может привести к деформациям и повреждениям.
Опоры для трубопроводов изготавливаются из углеродистой или низколегированной стали. Углеродистую сталь используют для неподвижных опор, предназначенных для эксплуатации в регионах с минимальной температурой воздуха до -30°C. Для регионов, где температура может опускаться до -40°C, применяют низколегированные стали марок 17ГС-12, 17Г1С-12 и 14Г2-12, при этом габариты опор и их комплектующих остаются неизменными. В зонах с температурой до -60°C для производства опор используют сталь марки 09Г2С.
Учет блуждающих токов
Особое внимание стоит уделять защите опор от блуждающих токов, которые часто возникают в тепловых сетях. Эти токи могут вызывать коррозию металла, что со временем приводит к ослаблению конструкции опоры. Чтобы этого избежать, производители устанавливают специальные электроизоляционные прокладки. Эти прокладки предотвращают воздействие токов на металл, продлевая срок службы как самой опоры, так и трубопровода в целом.
Расчет неподвижных опор
Значимость точных расчетов
Для обеспечения надежности и безопасности трубопровода крайне важно правильно рассчитать размещение неподвижных опор. Ошибки в расчёте могут привести к неравномерному распределению нагрузок, что создаст дополнительные напряжения в конструкции и увеличит риск аварий. Неправильное размещение опор может вызвать изгибы и провисания труб, что существенно сократит срок их службы.
Факторы, влияющие на размещение опор
Одним из главных факторов, определяющих расположение неподвижных опор, являются температурные напряжения. При изменении температуры трубопровод может удлиняться или сокращаться, создавая осевые нагрузки. Эти нагрузки передаются на опоры, поэтому их размещение должно быть таким, чтобы компенсировать температурные деформации без ущерба для конструкции. Также учитываются горизонтальные и вертикальные нагрузки, такие как сила трения, вибрации и давление среды внутри труб.
Методы расчета
Расстояние между неподвижными опорами зависит от диаметра трубопровода, условий эксплуатации и материала труб. При расчёте используют нормативные таблицы, которые учитывают температуры эксплуатации, нагрузки на трубопровод и его протяжённость. Для трубопроводов с сальниковыми компенсаторами расчёт ведётся на основе максимально допустимых расстояний между компенсаторами и опорами. Эти расстояния варьируются в зависимости от условий работы системы и характеристик среды, транспортируемой по трубам.
Используются также специальные формулы для расчёта изгибающих напряжений и стрелы прогиба, которые могут возникнуть при неправильном размещении опор. Например, при расчёте многопролетных трубопроводов применяется модель многопролётной балки, где учитываются осевые и изгибающие нагрузки, воздействующие на опору.
Установка неподвижных опор
Подготовка к монтажу
Перед установкой неподвижных опор важно правильно подготовить основание. В зависимости от типа трубопровода и условий эксплуатации используются различные виды фундаментов – железобетонные или металлические стойки, а также бетонные плиты. Для подземных трубопроводов часто применяются металлические конструкции, которые укладываются на слой утрамбованного песка или грунта. Все работы по установке должны проводиться в строгом соответствии с проектной документацией.
Соблюдение нормативов
Монтаж неподвижных опор регулируется строительными нормами и правилами (СНиП 3.05.05-84). Важное значение имеют допуски при установке опор. Например, для внутренних трубопроводов допустимое отклонение составляет ±5 мм, для наружных — ±10 мм. Это необходимо для того, чтобы избежать деформаций трубопровода при его эксплуатации.
Процесс монтажа
Опоры привариваются к трубопроводу и несущей конструкции. Для защиты от коррозии применяют пенополиуретановую оболочку и термоусадочную ленту. Между соседними опорами устанавливаются компенсаторы, которые компенсируют температурные удлинения трубопровода.
Особенности монтажа в специфических условиях
На участках трубопровода с повышенными нагрузками, таких как повороты, переходы диаметров или окончания магистралей, требуются усиленные опоры. Эти опоры принимают на себя дополнительные горизонтальные нагрузки и предотвращают смещение трубопровода. Для подземных трубопроводов, проходящих через влажные или нестабильные грунты, необходимо использовать гидроизоляционные материалы, которые защищают опоры от воздействия влаги и химически агрессивных веществ.
Стандарты и нормативы
Основные нормативные документы
Изготовление и установка неподвижных опор регулируются различными нормативными документами. Основные из них:

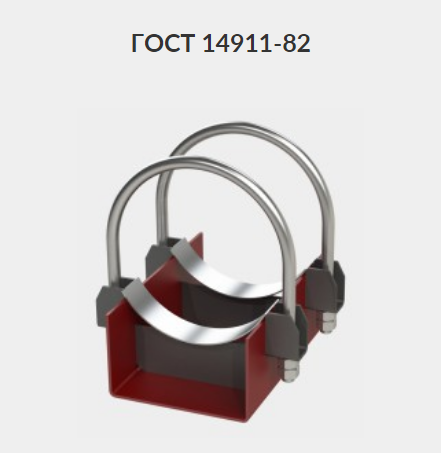

- ГОСТ 14911-82 – стандарт для подвижных опор трубопроводов;
- ГОСТ 30732-2006 – стандарт для тепловых сетей и трубопроводов;
- СНиП 3.05.05-84 – нормы, регулирующие монтаж трубопроводов и их опор.
Эти документы определяют требования к качеству, материалам и методам монтажа опорных конструкций, а также допустимые отклонения при установке.
Требования к монтажу
Расстояние между опорами зависит от диаметра трубы и условий эксплуатации. Например, для труб диаметром 20 мм и температурой окружающей среды +20°C расстояние между опорами составляет 0,6 м. При транспортировке горячих жидкостей или газов это расстояние сокращается.
Допустимые отклонения и уклоны
На основе нормативов устанавливаются допустимые уклоны для трубопроводов. Для водопроводных и тепловых сетей уклон не должен превышать 0,001, если иное не указано в проекте. Это позволяет избежать накопления напряжений и деформаций в трубопроводе.
Если параметры не заданы индивидуальным заказом, то изготовление опорных элементов производится в соответствии с ГОСТ, ОСТ или определённой серией. Необходимый стандарт выбирают исходя из назначения и типа детали.
Различия между неподвижными и подвижными опорами
Неподвижные опоры
Неподвижные опоры фиксируют трубопровод в одном положении, исключая любые смещения. Они устанавливаются на участках с повышенными нагрузками, таких как повороты, изменения диаметра или концы трубопроводов. Такие опоры необходимы для обеспечения долговечности и безопасности трубопроводов.
Подвижные опоры
Подвижные опоры, в отличие от неподвижных, позволяют трубопроводу перемещаться в заданных направлениях. Это необходимо для компенсации температурных удлинений, которые возникают при изменении температуры среды внутри труб. Подвижные опоры обеспечивают гибкость системы, предотвращая деформации и повреждения трубопровода. Наиболее распространённые типы подвижных опор – это скользящие и роликовые опоры, которые позволяют трубопроводу перемещаться в осевом или поперечном направлении.
Комбинированное использование
На крупных магистральных трубопроводах часто применяют комбинированное использование неподвижных и подвижных опор. Неподвижные опоры устанавливаются на ответственных участках, где важно обеспечить полную фиксацию трубопровода. Подвижные опоры размещаются на остальных участках для компенсации температурных расширений и вибраций. Такой подход позволяет создать надёжную и гибкую систему, которая способна выдерживать внешние воздействия и изменения температурных условий.
Заключение
Итоговая значимость неподвижных опор
Неподвижные опоры играют критическую роль в обеспечении надёжной и долговечной работы трубопроводных систем. Их правильный выбор, расчёт и установка предотвращают множество проблем, связанных с деформацией трубопровода, осевыми и горизонтальными нагрузками, температурными колебаниями и вибрациями. Опоры, спроектированные и смонтированные с учётом всех технических требований, значительно увеличивают срок службы трубопровода и снижают вероятность аварийных ситуаций.
Рекомендации по проектированию и монтажу
При проектировании трубопроводов важно уделить особое внимание размещению и типу неподвижных опор. Тщательные расчёты и точное соблюдение нормативов гарантируют равномерное распределение нагрузок и защиту трубопровода от нежелательных перемещений и перегрузок. Важную роль играет выбор качественных материалов, соответствующих условиям эксплуатации трубопровода. Монтаж опор должен производиться квалифицированными специалистами с соблюдением всех строительных норм и стандартов.
Регулярное обслуживание и осмотр опорных конструкций также являются необходимыми мерами для поддержания их работоспособности. Это позволяет вовремя выявить возможные повреждения или ослабления креплений и предотвратить серьёзные аварийные последствия.
В результате грамотного подхода к проектированию, расчёту и установке неподвижных опор трубопровод будет работать эффективно, надёжно и безопасно в течение всего периода эксплуатации.
